工作原理

水力控制阀利用水流的动能驱动两组涡轮分别带动两组齿轮推动水表盘和控制盘的旋转。水表盘累计通过的流量，控制盘则将原水压力信 号通过一组孔道引入一组阀室，在转动的同时按设定规律打开或关闭压力孔道，从而实现集成在一体的一组阀门的自动切换。

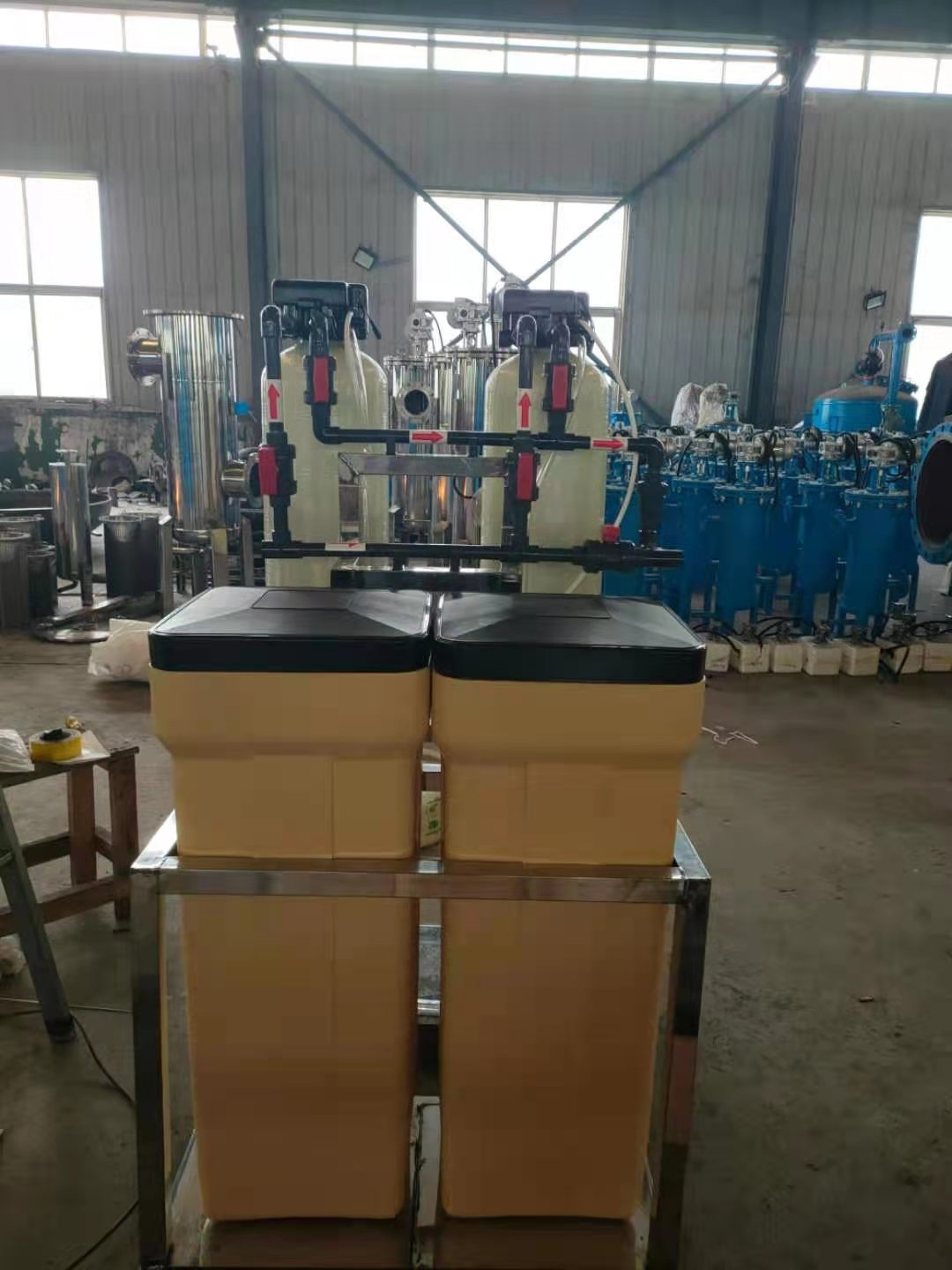

WS系列软水器由两个树脂罐（主罐和副罐）水力控制阀、盐箱三部分组成，控制阀控制水路在主罐和副罐之间切换，确保总有一个罐处于工作状态，而另一个罐处 于再生或备用状态，再生盐液靠阀内装设的文丘里喷射器负压吸入，再生及清洗用水是另一个罐的软化出水。对于不同的原水硬度配用不同号码的水表盘以达到对应 的工作和再生周期。

设备特点

1. 自动化程度高.运行工况稳定.

2.先进程序控制装置.运行准确可靠.替代手工操作.完全实现水处理的各个环节的自转换。

3.高效率低能耗.运行费经济。由于软化器整体设计合理.使树脂的交换得以充分发挥.设备采用射流式吸盐.替代盐泵.降低了能耗。

4.设备结构紧凑.占地面积小.节省了基建投资.安装.调试.使用简便易行.运行部件性能稳定。

进水要求

余氯〈 0.1ppm 浊度〈2 Fe〈0.3ppm

Mn 〈 0.3ppm 总盐含量〈500 ppm

施工、安装要点

1）、管道应加装受力支撑，防止控制阀受力。

2）、软水器的进水管接自生活用水管道时，进水管上需设倒流防止器。

3）、入口水压如低于0.15MPa时，需采用加压措施。

4）、排污管长度应小于6m；管上不装阀门；出口不要高于阀体，终端开口，以免产生虹吸。

5）、除采用水力驱动多路阀的软水器外，现场需有220V电源。

6）、不可使用加碘盐，应使用加钙盐作再生剂。

主要分类

1）按运行方式分：固定床、连续交换床

固定床可分为：顺流再生固定床、逆流再生固定床、浮床。

连续交换床可分为：移动床、流动床。

2）按离子交换器制水、再生、冲洗的水流控制方式分：集成阀控制形式和分立式多阀控制形式

集成阀控制形式又分机械旋转式多路阀、柱塞式多路阀、板式多路阀、水力驱动多路阀。

分立式多阀控制形式又分自动隔膜阀组+控制器和手动阀组。

注：

① 机械旋转式多路阀由国内研制生产，这类多路阀结构简单，但易磨损、故障率较高。现已生产出改进型，性能尚好。

② 柱塞式、板式与水力驱动多路阀由国外引进技术与产品，离子交换器的其它组件均由国内生产配套。这类产品性能可靠、故障率低、使用寿命较长，是设计使用首选。

③ 集成阀控制形式在软化水量较小的系统中使用。当软化水量＞40m3/h时，优先采用“自动隔膜阀组+控制器”的控制形式。

一、软化水设备的工作原理　　由于水的硬度主要由钙、镁形成及表示，故一般采用阳离子交换树脂(软水器)，将水中的Ca2+、Mg2+（形成水垢的主要成份）置换出来，随着树脂内Ca2+、Mg2+的增加，树脂去除Ca2+、Mg2+的效能逐渐降低。

当树脂吸收一定量的钙镁离子之后，就必须进行再生，再生过程就是用盐箱中的食盐水冲洗树脂层，把树脂上的硬度离子在置换出来，随再生废液排出罐外，树脂就又恢复了软化交换功能。

由于水的硬度主要由钙、镁形成及表示由于水的硬度主要由钙、镁形成及表示钠离子交换软化处理的原理是将原水通过钠型阳离子交换树脂，使水中的硬度成分Ca2+、Mg2+与树脂中的Na+相交换，从而吸附水中的Ca2+、Mg2+，使水得到软化。如以RNa代表钠型树脂，其交换过程如下：

2RNa + Ca2+ = R2Ca + 2Na+

2RNa + Mg2+ = R2Mg + 2Na+

即水通过钠离子交换器后，水中的Ca+、Mg+被置换成Na+。
